浅析隔膜计量泵的结构原理特性

发布日期:2018-08-05 作者:淮安科宇机械 点击:

隔膜式计量泵

机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。

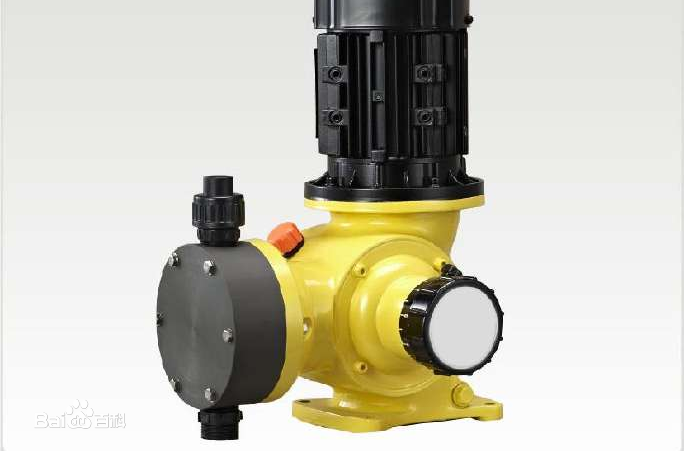

泵的结构:该泵的由电机、传动箱、缸体等三部份组成  隔膜式计量泵图片

  1. 传动箱部件是由凸轮机构、行程调节机构和速比蜗轮机构组成;通过旋转调节手轮来实行调节挺杆行程,从面改变膜片伸缩距离来达到改变流量的目的。 2.1.2缸体部件是由泵头、吸入阀组、排出阀组、膜片各膜片底座等组成。

  2. 工作原理:电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连同膜片,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当膜片向前死点移动时,此时吸入阀关闭,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。

  3. 流量调节特性:泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变挺杆间的间距,改变膜片在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定膜片行程,精确率为95%。

技术数据

隔膜式计量泵有关参数表 说明:

  1. 表内数值为系统数据,实际应按名牌标注为准。

  2. 流量也可根据缸数、泵速决定。

  3. 管系通径取决于泵的流量,具体根据吸入阀的口径;出口管系通径应大于出口阀口径的1.2倍,最少同出口阀相等,以减少阻力。


    该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。(根据计量泵的特性,最少行程一般不小于总行程的10%)单缸泵适用于单一液体的场合;双缸泵可作比例泵使用,也可并联使用;三缸泵可作为三比例泵使用,也可三缸并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;六缸泵可达三缸泵二倍效果。
