2GC/2LB/6/12/15/25/35/50/80螺杆泵

您的当前位置: 首 页 >> 产品展示 >> 螺杆泵

2GC/2LB/6/12/15/25/35/50/80螺杆泵

  • 所属分类:螺杆泵

  • 点击次数:
  • 发布日期:2019/01/25
  • 在线询价
详细介绍

用途



2LB和新型号2GC螺杆泵系非密封型具有很强自吸能力的卧式双吸螺杆转子容积泵,已广泛使用于船舶、石油、化工、冶金、电力、油脂、食品等部门。该泵用来输送滑油、燃油等含有微量微粒的各种油类、化工液体、轻工食品,也可输送粘度较大的油类、化工液体、轻工食品,也可输送粘度较大的油类,如渣油、原油,但必须对此种油类进行加温,一般输送介质温度不大于80℃,特殊要求可达180℃,粘度可达10000mm2/S。选用时,请参照性能表,如有特殊要求,订货时须向生产厂家说明。



特点



输送介质时无搅动、无脉动、输送平稳,自吸性能好、扫舱能力强、结构简单、寿命长及输送非润滑性介质。最大特点能在高温季节输送汽油等易挥发性的油品。



型式



2GC、2LB型卧式双螺杆泵根据螺杆与泵体的材质分为四种型式:

2GC12LB1型:主、被动螺杆为整体式钢螺杆,一般输送滑油、柴油、渣油等。

2GC22LB2型:主、被动螺杆为组合式的钢芯铜螺杆,主要用来输送汽油、煤油、石脑油等易挥发油类。

2GC32LB3型:主、被动螺杆为组合式的钢芯不锈钢螺杆,用于输送航空煤油等普通腐蚀性介质。

2GC42LB4型:主、被动螺杆为组合式的钢芯不锈钢螺杆,其余铸件部分均为不锈钢铸造,或不锈钢板焊接型,主要用来输送腐蚀性较强的介质和食品液体。

型号举例说明:

2LB12GC12LB2-300-J

2LB2GC-表示卧式双螺杆泵

(1)-表示主、被动螺杆为整体式钢螺杆

(2)-表示主、被动螺杆为整体式钢螺杆

300-表示泵的额定流量m3/h

J-表示泵的轴封为机械密封,无标注的为橡胶油封



泵的结构及工作原理



泵的结构主要由泵体、主、被动螺杆、轴封、轴承架装置、同步齿轮及安全阀等部件组成。

泵的主、被动螺杆中部无螺纹,其左右两旁为方向相反的矩形曲面螺纹,泵体与主、被动螺杆之间及主、被动螺杆之间均有一定的间隙要求,以保证泵的自吸性能及主、被动螺杆相互啮合转动。

泵的工作原理:启动原动机,通过联轴器带动主动螺杆,经一对同步齿轮传动,主、被动螺杆产生相互啮合转动,使泵腔吸口产生真空、介质输入泵腔两端,在主、被动螺杆作用下,将介质吸入泵中部的出口输出。

安全阀的工作原理:安全阀安装在泵体的侧面,其开启压力(即起跳压力)为泵的额定工作压力的1.05-1.1倍,当泵的工作压力超过此值时,安全阀芯就自动上升,使泵的高压腔与进口彼此相通,产生回路,形成内部循环,泵的压力不再上升,不会使泵产生过载现象。当输出管路压力低于起跳压力时,安全阀将复位,泵将继续正常工作。

流量12m3/h(包括12m3/h)以下的双螺杆泵不配安全阀,用户根据需要,可在出油管路上自行配置。

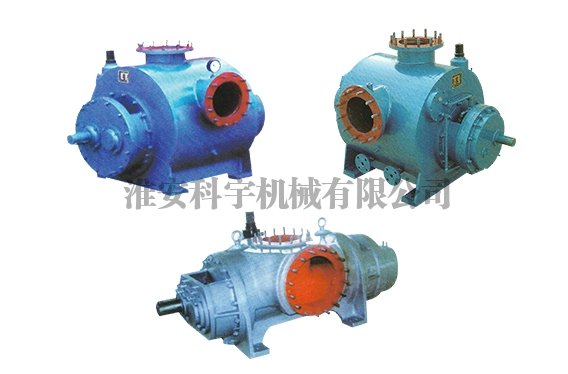

螺杆泵

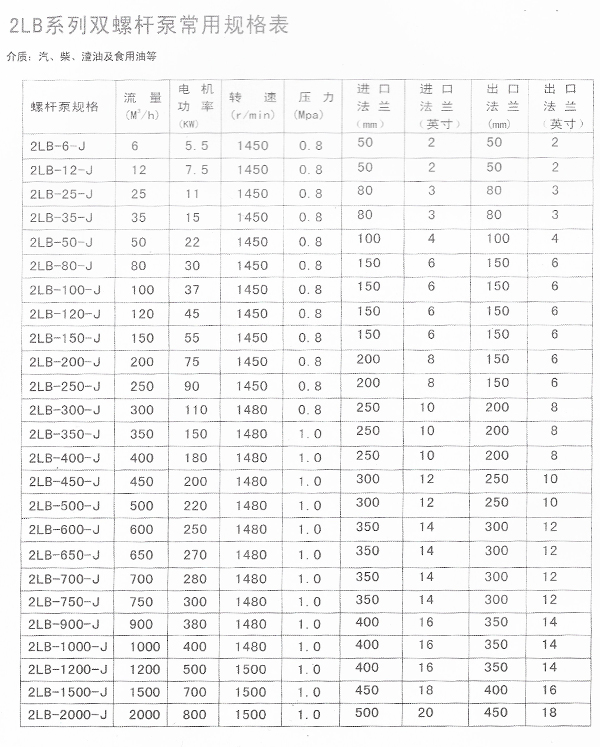

2LB系列双螺杆泵常用规格表

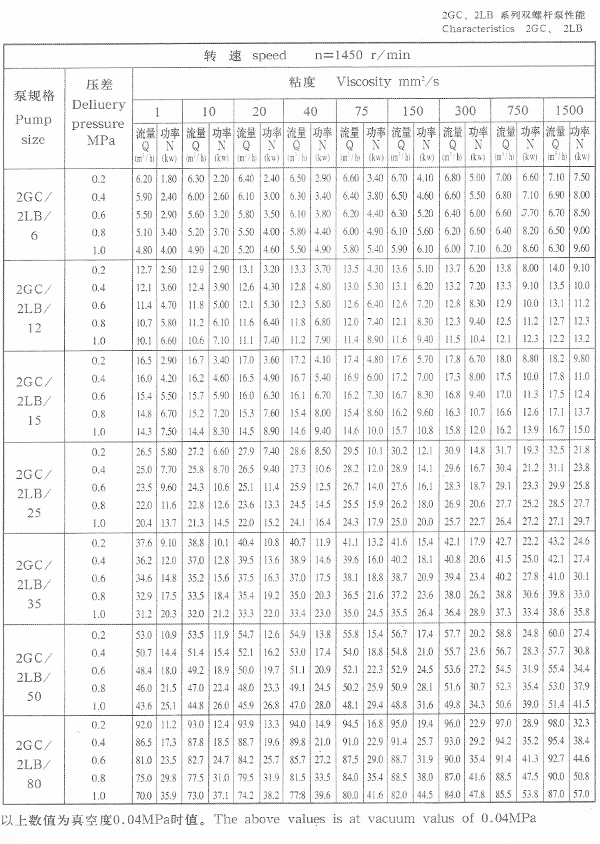

螺杆泵系列参数
